Базовая Стойка / Поддержка стойки

Базовая стойка

Вертикальное деревянное основание стойки размерами 80 х 60 мм в первую очередь крепится к стене. Расстояние от середины до середины деревянных столбов составляет 500 мм.

Поддержка стойки

Деревянные столбы 40 х 40 мм должны быть установлены горизонтально на основание стойки. Расстояние от середины до середины 250 мм.

Следующий слой 40 х 40 мм - деревянные столбы вертикального направлении на расстоянии 250 мм от середины до середины.

Sportec shooting

Крепление стрелковой системы Sportec®Shooting - стены

Защитные плиты Sportec Protect доступны в размерах: 1,000 х 500 мм и 500 х 500 мм. Плиты крепятся к опорной стойке при помощи саморезных винтов длиной 60 мм, оцинкованные или из нержавеющей стали. Головка винта должна входить на глубину ок. 20 мм в резиновый материал плиты. Количество винтов, необходимое для одной плиты: ок. 20 (плиты размером 1,000 х 500 мм) или около 12 винтов (500 х 500 мм плита). Плиты должны быть установлены на расстоянии от 10 см каждые.

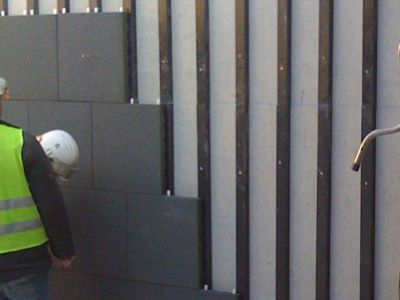

Начало первого ряда со всей плитой (контактные разъемы в вертикальном направлении). Плиты крепятся винтами к деревянной поддерживающей стойке. После завершения первого ряда второй ряд начинается с половины плиты, таким образом, появляются тавровые соединения. Плиты соединены друг с другом посредством разъемов и фиксируется с помощью болтов к деревянной стойке. Во втором ряде снова вся плита. Ряд № 3 начинается со всей плиты и так далее.

Защитную систему Sportec®Shooting можно клеить непосредственно на стальную плиту (минимальная толщина 10 мм), например, на двери. Если плита крепится непосредственно на стальную пластину, то толщина системы защиты Sportec®Shooting должна быть 50 мм.

Для крепления плит к стальной пластине выберете подходящий контактный клей (можете уточнить у производителя клея).

Установка Sportec®Shooting - пол

Защитное напольное покрытие для стрельбы Sportec®Shooting свободно укладывается на пол (в соответствии с ТЗ, также может быть сделана склейка плит). Плиты соединены между разъемами друг с другом тавровыми соединениями.

PU (полиуретановая) система покрытия пола

Полиуретановая прикладная система соответствует огнеупорной европейской классификации B1.

Поверхность Sportec®Shooting и кромки плиты должны быть выровнены PU - герметиком, а затем покрыты наливной полиуретановой системой (общая толщина наливной системы ок. 2 мм), что делает поверхность бесшовной, износостойкой и упругой. Третий слой PU system, представляет собой финишный цвет, который делает поверхность более прочной и нескользящей.

Полиуретановые системы покрытий, состоящие из пористого герметика, PU-покрытия и окончательного герметика - не поставляются KRAIBURG Relastec. Для этого необходимо связаться с поставщиком полиуретановых систем.
