Назначение

Безопасные полы SPORTEC ®

Панели для стрельбищ подходят для пола, стен и потолка, как для крытых, так и для открытых площадок. Для покрытия поверхности используются пластины из резиновой крошки с полиуретановым покрытием огнестойкого класса Bfl S1 (EN 13501-1). Это делает поверхность бесшовной. Она легко моется не оставляя следов от моющих средств.

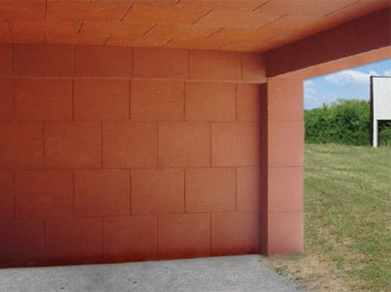

Стены и потолок SPORTEC ®

Это покрытие предотвращает опасные отскоки и рикошеты. Маржинально снаряды поглощаются, даже при использовании больших резиновых пуль следы от выстрелов не остаются.

Конструктив

Основание должно быть ровным, прочным, сухим, чистым, не загрязненным и без трещин, которые могут повлиять на укладку пластин, а также на размещение деревянных реек на стене.

Для укладки тира на асфальтовое основание, бетонное или цементно-песчаное или на существующую керамическую плитку или другую традиционную поверхность лучше всего подходит система панелей SPORTEC ®. Но эта система не подходит для мягких поверхностей, таких как песок, так как пластины не могут безопасно лежать, это может привести к неровностям на поверхности.

Для настенного монтажа, сплошная стена является лучшим примером прочной конструкции. Другие стены могут быть использованы, если они соответствуют установленным правилам для каждого оборудования стрельбищ, панели SPORTEC ® могут быть прикреплены к нему и там постоянно держаться. Оба существующих основания под укладку, полы и стены, обязательно должны быть на одном уровне, сухими, чистыми и твердыми.

Перед строительством необходимо тщательно очистить поверхность перед укладкой этого материала и, при необходимости, использовать адгезии. При использовании связующего, с инструкциями производителя.

Установка платы должна быть только на ровной поверхности, так как иначе удары поглощаются вне пластин, также при этом нет гарантии на то, что не будет никаких искажений в защитных свойствах.

Обеспечения готовности

Недра необходимо тщательно очистить, прежде чем приступать к установке, и избавиться от всех других примесей. Уровень должен быть скорректирован, например, шпатлевкой nivellierfähige перед укладкой плит.

То же самое относится к панелям, которые крепятся к стене. Опять же, существующие стены должны быть очищены. Все нарушения должны быть выявлены заранее перед установкой системы, после чего следует установить деревянные рейки на стене (см. рисунок 1).

Храните пластины около 1-2 дней для акклиматизации в том месте, где они будут установлены. Сложите их свободно в состав поддона на полу так, чтобы они смогли приспособиться к температурным условиям этого места. Температура окружающей среды для хранения плит SPORTEC ® должна быть между 10 ° C и 25 ° C. Процесс установки может быть назначен в рабочий день, так что можно осуществить установку пластин примерно на тех же условиях. Панели SPORTEC ® для стрельбищ можно подрезать лобзиком или строительным ножом.

Укладка на земляное основание

После того, как поверхность подложки очищена от грязи, можно приступать к укладке системы. Для упрощения установочного процесса панели могут быть сконструированы с помощью всего лишь разметочного шнура (меловой линии). Вот тогда вдоль разметочного шнура, на стене начинается укладка поверхности, размещая плотно пластину к пластине без каких-либо зазоров. Необходимо уложить панели так, чтобы даже не оставалось пространства в том месте, где есть закругленные края. Во втором ряду панели укладываются при помощи тавровых соединений (см. рисунок 1). Третий ряд снова укладывается целиком, а затем непрерывно закладывается вместе с половиной и целой пластиной. Пластины должны быть совмещены вместе с помощью поставляемого разъема, как показано на рисунке 1. Соединение пластин с разъемами при укладке таврового соединения важно то, чтобы была возможность документировать устойчивость пластин при соединении их друг с другом.

Затем установленную область остатков полиуретанового покрытия (Bfl-s1) необходимо очистить от порошкового покрытия черного цвета при помощи моющего средства.

Sportec shooting

Рисунок 1: Тавровое соединение
Правильно

Sportec shooting

Рисунок 2: Кросс-композитное соединение
Неправильно

Монтаж пнелей на стену

После того как поверхность стены очищена от грязи и сглажена от ударов можно начинать сам процесс установки. Эти деревянные планки на стене (около 10 см в ширину) вместе с дюбелями и винтами должны быть вкручены так, чтобы они могли выдержать вес пластины на стене. Деревянные рейки должны быть расположены на расстоянии с интервалом в 25 см (см. рисунок 3).

Sportec shooting

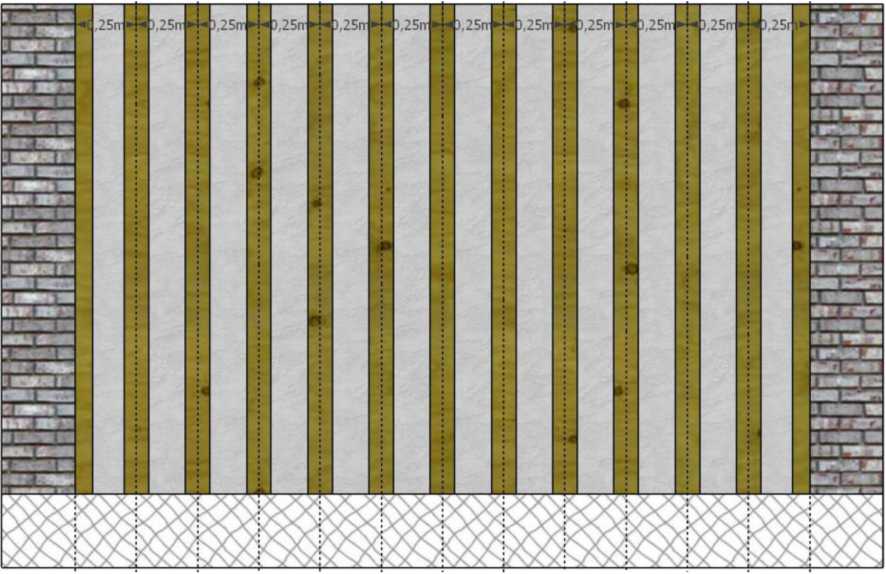

Рисунок 3: Прикрепление деревянных вставок к стене

Деревянные ламели крепятся к стене, к защитным плитам SPORTEC ® и деревянной рейки.

Эти винты находятся на расстоянии 3 см от угла каждой панели (см. рисунок 4), таким образом, винт ввинчивается в деревянный брусок, головка винта в пластине исчезает при нажатии на пластину. Пластина крепится пятью винтами, по одному на каждый угл, и по одному в середине по центру. При ширине 1000 мм пластины необходимо вкрутить восемь винтов, которые будут использоваться на каждом углу, а также в середине (на 500 мм), сверху и снизу и один винт сосредоточен в середине левой и правой (250 мм и 750 мм).

Пластина крепится винтами к деревянной перекладине, следующая пластина наносится и фиксируется одним и тем же методом. Второй ряд начинается с половины пластины, а затем поочередно укладывается по каждой второй строке, а затем снова начинается все с начала. Таким образом, стена получает дополнительную стабильность.

Sportec shooting

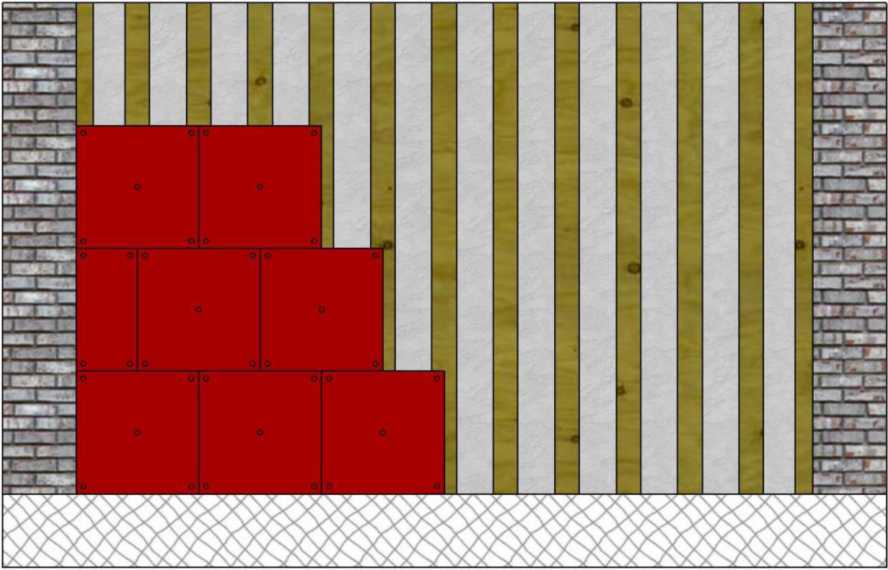

Рисунок 4: Вид пластины с 5 винтами

Важное примечание

При использовании полиуретанового покрытия для полов необходимо проинструктироваться с производителем, т.к. должны быть учтены и рассмотрены требования каждой из сторон.

Предостережение

Благодаря многолетнему опыту, во время поставки и при получении товара могут быть замечены изъяны в поставляемом товаре. Тем не менее, нельзя давать никаких гарантий по итоговому результату обработки материалов, потому что мы не всегда можем проконтролировать большое количество процессов изготовления и обработки материалов, могут быть ненадлежащие условия хранения материалов, для SPORTEC ® продукты KRAIBURG RELASTEC в отдельных случаях.

В случае жалоб на неправильно поставленный товар, бракованный товар, неправильную доставку и других возможных ошибок, товары должны быть немедленно возвращены, а установка должна быть немедленно прекращена. При жалобе на поставляемые материалы следует указывать серийный номер производства.

Цифровой код напечатан на торцевой стороне пластины:

Sportec shooting

Компания KRAIBURG RELASTEC постоянно проводит испытания на данный вид товара.

Специалисты нашей службы технической поддержки всегда находятся в Вашем распоряжении.

Sportec shooting

Sportec shooting

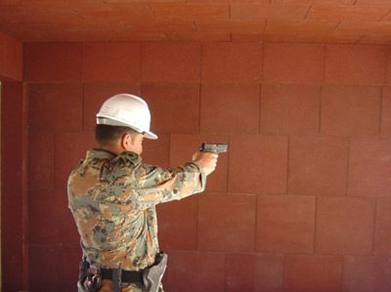

Регион Спорт Проект: объкт Москва - стрелковый тир
